烟气脱硫实验装置

更新:2016/8/31 16:31:09      点击:
  • 品牌:   ZIYAO
  • 型号:   ZYHG047
  • 在线咨询
产品介绍

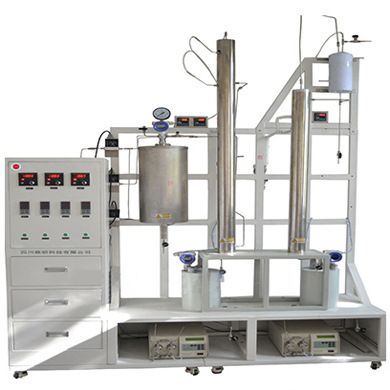

ZYHG047烟气脱硫实验装置

一、装置特色

1、数据采集及控制系统采用西门子PLC,上位机显示采用知名品牌的10英寸触摸屏。

2、通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断,对风机等外围设备的启停数据采集及控制;

3、通过模拟量模块采集系统运行中的实时数据,记录历史数据和实时曲线、进行数据处理;

4、本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点,系统运行稳定,数据采集准确;

5、外围设备的启停操作都可以根据用户需求在触摸屏上完成,简单、明了;

6、可根据用户需求进行集中数据采集及控制,实现远距离监视、操作;;

7、数据采集可根据用户需求进行以任一实验参数为基准进行其他参数的记录,减少实验数据的记录数量,方便后期数据处理和分析;

7、传感器的量程可以在触摸屏上设定,方便更换传感器;

8、以前的该实验装置均使用10英寸液晶显示器进行数据的显示和记录,系统运行稳定,数据采集准确较低;数据采集均是记录历史数据和实时曲线的方式,数据量大,后期数据处理和分析难度大。

二、产品描述

1、可模拟进行小试烟气脱硫实验;

2、可测定研究处理风量、待处理气体浓度对吸收效率及压力损失的影响;

3、设备带有配气装置(包括废气流量计、SO2钢瓶等)、配气浓度可精确控制调节;

4、设备配有气体混合系统,使风管内的气体分布均匀、取样检测更精确;

5、配有微电脑气体浓度检测系统(能在线监测进口处与出口处气体浓度的变化、并具有数据采集与导出功能、)。

6、数据采集及控制系统采用西门子PLC,上位机显示采用知名品牌的10英寸触摸屏。通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断,对风机等外围设备的启停数据采集及控制,通过模拟量模块采集系统运行中的实时数据,记录历史数据和实时曲线、进行数据处理;

7、本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点,采用西门子PLC系统运行稳定,数据采集准确;

8、装置配有微电脑风量、风压检测系统(能在线监测各段的风压、风速、风量,并具有数据采集与导出功能);

10、处理风量、进气浓度等可自行调节;

11、该装置可在线数据采集,设备系统还在净化设备前后配有人工采样口;

12、能直接观察到气液接触状况与泛液现象,吸收效率高,实验性强。

三、实验项目

1、了解用吸收法净化废气中SO2的原理和效果;

2、改变空塔速度,观察吸收塔内气液接触状况和液泛现象;

3、掌握测定吸收塔的吸收效率及压降的方法;

4、测定化学吸收体系(碱液吸收SO2)的体积吸收系数。

5、测定吸收塔的吸收效率与吸收温度的关系曲线。

四、技术参数

1、动力装置布置为正压式;

2、吸收塔:Ф50mm×1000mm,不锈钢316

3、SO2进气浓度:0~0.3%

4、空塔气速:0.5~1.2m/s

5、压力损失:500Pa/m

6、液气比:1~10L/m3

7、雾沫夹带:小于7%

8、处理气量约:4m3/h

9、吸收效率约:>90%

10、气体加热功率:1KW

11、液体加热功率:1KW

12、操作温度:〈60度;

13、控温精度:±1度;

14、安装形式:金属控制柜形式;

15、整体外形尺寸:长1400mm450mm1650mm

16、设备整体重量约:180KG

17、电源电压:单相220V/3000W

五、装置功能

1、配有微电脑SO2气体浓度检测系统(能在线监测进口处与出口处气体浓度的变化、并具有数据采集与导出功能)

2、设备配有微电脑风、风压量检测系统(能在线监测各段的风压、风速、风量, 并具有数据采集与导出的功能)

3、设备配有配气系统(气体浓度可自行配制)

4、设备具有控制进气温度与吸收液温度的功能;

5、设备配有高精度仪表及控温系统;

6、该装置数据采集及控制系统采用西门子PLC,上位机显示采用知名品牌的10英寸触摸屏;设备系统还在净化设备前后配有人工采样口。

六、装置配置

1、微电脑SO2气体进、出浓度检测1套;

2、风压检测1套;

3、在线温度、湿度检测系统1套;

4、数据采集及控制系统采用西门子PLC,上位机显示采用知名品牌的10英寸触摸屏。通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断,对风机等外围设备的启停数据采集及控制,通过模拟量模块采集系统运行中的实时数据,记录历史数据和实时曲线、进行数据处理,本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点,采用西门子PLC系统运行稳定,数据采集准确。简单、明了。传感器的量程可以在触摸屏上设定,方便更换传感器;

5、填塔器1套,不锈钢316;

6、瓷环填料若干1套;
