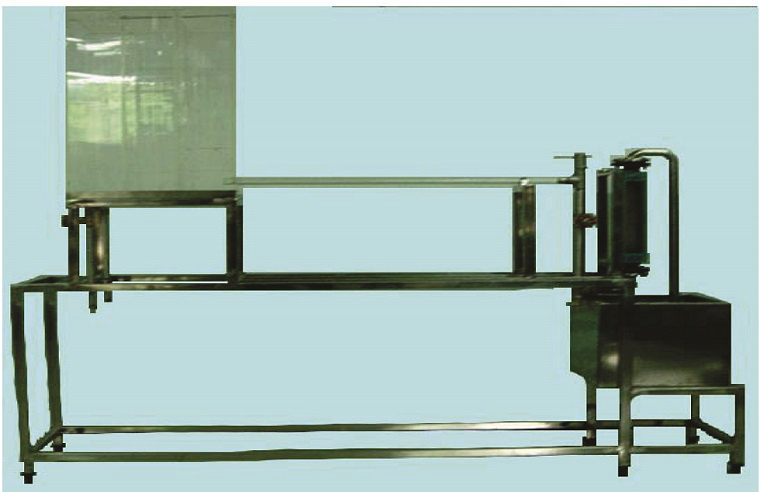

ZYLT012雷诺演示实验装置

  雷诺实验装置配合高校化工原理课程的流体流动形态教学，使学生对于层流、湍流及过渡流等流动形态有直观认识，并可实际验证科学家所发明的原理实验，增长科研兴趣。雷诺实验装置作为化工原理的入门实验，在直观性上较有特色，使学生对于流体管内流动的两种不同流型有详细的了解。

实验装置功能：

1、能定性并且直观地观察到层流、过渡流、湍流等各种流型。测定出临界雷诺数。

2、清晰地观察到流体在圆管内流动过程的速度分布。

实验装置参数：

1、雷诺数：500~5000.

2、液体流量：40~400 l/h。常温、常压操作。

3、电压AC220V，功率0.3kW，标准单相三线制。

4、药品：水溶性红墨水。

主要设备：

1、转子流量计：40~400 l/h。

2、高位水箱：高强度有机玻璃材质，可视溢流及稳液位设计。

3、实验管段：高强度有机玻璃材质，Φ20，观察段长50cm。

4、其余管段：复合管约2m，不锈钢管约1m，有机玻璃管约2m，不锈钢弯头、三通和卡套等。

5、不锈钢框架结构（带脚轮）、不锈钢仪表柜

6、外型尺寸2.0*0.55*1.8米(长×宽×高)
