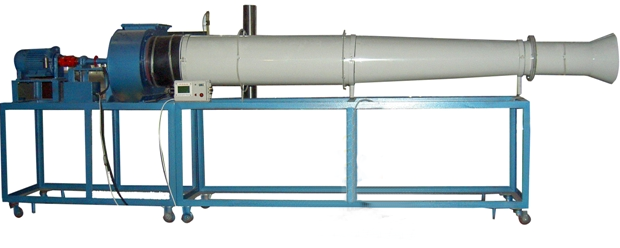

ZYLT009离心式风机性能实验台

一、产品描述

可测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。

二、技术参数

1、测量压力：0－0.9KPa 精确度：±5。

2、风管直径200-300mm，材质为不锈钢。

3、CF（2.5A）低噪音离心风机,转速：1400r/min;风量：1400-2300m3/h.

4、工作温度为常温。

5、、电源：三相四线/380V 功率：1.5KW，电流变化范围：0－0.6A。

6、风量与风压的测量，采用毕托管和斜管压差计。（数字型的采用压差传感器及显示仪表）

7、实验台架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

8、外形尺寸：3600×500×1200mm；工作电压：380V、功率：1500W。

三、设备配置

实验风管（含集流器、节流网、整流栅）、被测风机、电机、测压计、电控箱、数显电流、数显电压、支架等。
